Для чего нужен теплообменник в бане

Теплообменник для банной печи - это связующее звено между печью и системой горячего водоснабжения бани. Он позволяет получать горячую воду без отдельного нагревательного прибора, используя тепло, которое печь вырабатывает в процессе обычной топки.

Теплообменник для печи на дровах это устройство, которое забирает тепловую энергию от печи или дымохода и передаёт её воде в накопительном баке. Бак при этом располагается за пределами парной, чаще всего в моечном отделении или предбаннике.

Основные задачи теплообменника в банной печи:

• обеспечение горячей водой для помывочных процедур без установки отдельного водонагревателя;
• возможность вынести бак за пределы парной, освободив пространство и не нарушая температурно-влажностный режим;
• утилизация тепла дымовых газов, которое при обычной топке просто улетает в трубу;
• дополнительный обогрев смежных помещений в холодное время года.

Отличия от обычного водонагревателя

Обычный электрический или газовый водонагреватель работает независимо от печи и потребляет отдельный энергоресурс. Теплообменник для банной печи использует тепло, которое печь уже вырабатывает в процессе топки. Дополнительных затрат на нагрев воды нет: вода греется параллельно с парной, не требуя ни электричества, ни дополнительного топлива.

Ключевые отличия:

• теплообменник не имеет собственного источника нагрева, он только передаёт тепло от печи или дымохода воде;
• производительность теплообменника зависит от интенсивности горения дров и конструкции самого устройства;
• при правильно подобранном объёме бака и схеме подключения вода нагревается до рабочей температуры одновременно с прогревом парной.

Основные преимущества теплообменника для бани

1. Экономичность
   Горячая вода получается фактически бесплатно: тепло, которое всё равно вырабатывает печь, не уходит впустую.
2. Комфорт в парной
   Бак с водой вынесен в другое помещение, не занимает место и не нагревает воздух в парной.
3. Независимость от электросети
   Теплообменник для печи на дровах работает без электричества при схеме с естественной циркуляцией.
4. Совместимость с чугунными печами
   Чугунные дровяные печи обеспечивают стабильный длительный нагрев, что делает их идеальным источником тепла для водяного контура. Тем, кто хочет готовое решение «из коробки», подойдёт печь для бани с теплообменником — контур уже согласован с конструкцией печи.
5. Дополнительный обогрев
   Теплообменник на трубу дымохода для отопления позволяет использовать тепло дымовых газов для подогрева воздуха или воды в смежных помещениях.

Принцип работы теплообменника основан на теплообмене между двумя средами: горячей (стенки топки или дымохода) и холодной (вода в контуре). Холодная вода поступает в теплообменник, нагревается за счёт контакта с горячей поверхностью и поднимается в накопительный бак. На её место из нижней части бака поступает следующая порция холодной воды. Так возникает постоянная циркуляция: холодная вода идёт вниз, горячая поднимается вверх.

Принцип действия системы основан на конвекции, то есть естественном движении жидкости при разнице температур. Более лёгкая горячая вода поднимается, более тяжёлая холодная опускается. Этот процесс не требует насоса и работает полностью автономно при правильном расположении элементов системы.

В применении к чугунной дровяной печи принцип работы теплообменника выглядит следующим образом:

1. Печь растапливается, начинается горение дров.
2. Стенки топки или труба дымохода нагреваются до рабочей температуры.
3. Вода в теплообменнике, контактируя с горячей поверхностью, начинает нагреваться.
4. Нагретая вода поднимается по подающей трубе в верхнюю часть бака.
5. Холодная вода из нижней части бака опускается по обратной трубе обратно в теплообменник.
6. Циркуляция продолжается до выравнивания температуры во всём объёме бака.

Важный момент: при работе теплообменника бак ни в коем случае не должен быть закрыт герметично. В системе с естественной циркуляцией обязательно предусматривается открытый расширительный бачок или клапан сброса давления. Закрытый без сброса давления бак при перегреве может стать причиной серьёзной аварии.

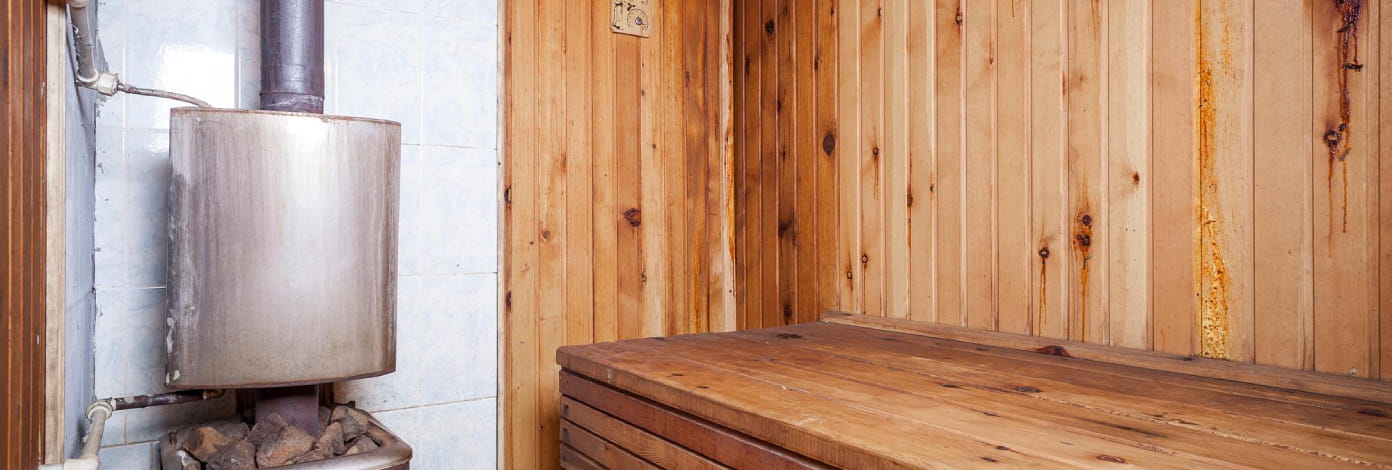

Конструктивно теплообменники для дровяных банных печей делятся на три основных вида - они отличаются местом установки, эффективностью нагрева и особенностями монтажа. Выбор зависит от конфигурации бани и требований к производительности системы.

Встроенный теплообменник

Встроенный теплообменник располагается непосредственно в топке или вокруг корпуса чугунной печи. Он представляет собой змеевик или пластинчатую конструкцию, которая максимально близко контактирует с зоной горения.

Преимущества встроенного теплообменника:

• максимальная эффективность нагрева: вода контактирует с самой горячей зоной печи;
• быстрый нагрев воды, сравнимый по скорости с прогревом самой парной;
• компактность: теплообменник не занимает места снаружи печи.

Особенности и ограничения:

• встроенный теплообменник забирает часть тепла у топки, что незначительно снижает скорость прогрева каменки;
• конструкция требует точного расчёта: слишком большой теплообменник будет охлаждать топку и ухудшать горение дров;
• обязательна установка выносного бака и правильная разводка труб контура.

Чтобы отбор тепла меньше сказывался на качестве пара, встроенный контур часто ставят на печь для бани с закрытой каменкой: закрытый объём камней дольше удерживает жар и компенсирует отбор тепла у топки.

Для чугунных печей «Техно Лит» предусмотрены два вида теплообменников, приобретаемых отдельно: натрубный и приставной. Оба подключаются к накопительному баку и работают по принципу естественной циркуляции.

Теплообменник на трубу дымохода

Теплообменник на трубу дымохода использует тепло отработанных дымовых газов, температура которых на выходе из печи может достигать 400–600°C. Конструктивно это «рубашка» из металла, надеваемая на трубу дымохода: внутри неё циркулирует вода, нагреваемая за счёт горячих газов.

Преимущества:

• не вмешивается в работу топки и не влияет на горение дров;
• утилизирует тепло, которое при обычной эксплуатации бесполезно уходит в атмосферу;
• легко монтируется на любой участок дымоходной трубы;
• совместим с чугунными дымоходами «Техно Лит»: чугунные гильзы-рекуператоры с горизонтальными кольцевыми рёбрами специально разработаны для увеличения площади теплоотдачи.

Особенности и ограничения:

• эффективность теплообменника на дымоход ниже, чем у встроенного, поскольку дымовые газы обдувают трубу снаружи, а не контактируют с теплообменником напрямую;
• при чрезмерном охлаждении дымовых газов возможно образование конденсата в трубе, поэтому важно правильно выбрать длину и расположение теплообменника;
• нельзя устанавливать теплообменник на участки дымохода с температурой ниже точки росы для дымовых газов.

Теплообменник с выносным баком

Теплообменник с выносным баком это не отдельный вид теплообменника, а схема подключения, при которой сам нагревательный элемент (встроенный или на дымоходе) соединяется с баком, вынесенным за пределы парной.

Это наиболее популярная и функциональная схема для чугунной дровяной печи:

• бак располагается в моечном отделении или предбаннике, где горячая вода нужна больше всего;
• парная освобождается от громоздкого бака и нежелательного дополнительного источника тепла;
• объём бака может быть значительным (80–200 л) без какого-либо ущерба для микроклимата парной;
• подключение осуществляется двумя трубами: подающей (горячая вода вверх) и обратной (холодная вода вниз).

Большие баки особенно востребованы в печах для коммерческих бань, где горячая вода расходуется постоянно и в больших объёмах.

Правильная схема подключения - ключевое условие эффективной работы всей системы. Ошибки в разводке труб или расположении бака сводят на нет даже самый качественный теплообменник. Рассмотрим три основных варианта.

С естественной циркуляцией

Схема с естественной циркуляцией (термосифонная схема) наиболее простая и надёжная. Не требует насоса, работает полностью автономно, не зависит от электричества.

Принципиальные условия для правильной работы:

• бак должен располагаться выше теплообменника: минимальная разница высот составляет 0,5–1 м, оптимальная 1–1,5 м;
• подающая труба (горячая вода из теплообменника в бак) подключается к верхнему штуцеру бака;
• обратная труба (холодная вода из бака в теплообменник) подключается к нижнему штуцеру;
• трубы прокладываются с уклоном в сторону движения жидкости (не менее 1 см на 1 м длины), без сифонов и перегибов;
• бак должен быть открытым или оснащённым расширительным бачком для компенсации теплового расширения воды;
• диаметр труб контура: не менее 3/4 дюйма (DN20) для коротких контуров до 2 м, для более длинных лучше использовать диаметр 1 дюйм (DN25).

Типичные ошибки, нарушающие естественную циркуляцию:

• бак расположен ниже или на одном уровне с теплообменником;
• подающая и обратная трубы перепутаны местами;
• трубы имеют сифоны или провисают, образуя воздушные пробки;
• диаметр труб слишком мал.

С выносным баком

Схема с выносным баком предполагает вынос накопительного бака в моечное отделение или предбанник при сохранении теплообменника в зоне действия печи.

Основные правила монтажа:

• теплообменник располагается в парной, в непосредственной близости от печи или на дымоходе;
• бак устанавливается в соседнем помещении на высоте, обеспечивающей необходимый перепад для естественной циркуляции;
• трубы контура проходят через стену в заранее предусмотренном проёме с термоизоляцией в месте прохода;
• длина контура не должна превышать 3 м для схемы без насоса, при большей длине требуется установка циркуляционного насоса;
• трубы рекомендуется утеплять на участках, проходящих через холодные помещения, чтобы избежать потерь тепла и ухудшения циркуляции.

Если длина трубопровода от теплообменника до бака превышает 3 м или бак невозможно расположить достаточно высоко, устанавливают небольшой циркуляционный насос на обратной линии.

Схема на дымоходе

Теплообменник на дымоходе подключается к баку аналогично встроенному, с соблюдением тех же принципов естественной циркуляции. Специфика схемы обусловлена расположением теплообменника на вертикальном участке дымохода.

Рекомендации по монтажу:

• теплообменник устанавливается на первых 1–2 м дымохода после печи, где температура газов максимальна;
• бак располагается рядом с дымоходом или в соседнем помещении, обязательно выше теплообменника;
• подключение к баку выполняется так же: подающая труба в верхний штуцер, обратная в нижний;
• на дымоходе после теплообменника рекомендуется установить шибер для регулировки тяги: при активном нагреве воды тяга незначительно снижается из-за охлаждения газов.

При использовании чугунного дымохода «Техно Лит» теплообменник на дымоход монтируется совместно с гильзами-рекуператорами, имеющими горизонтальные кольцевые рёбра.

Большинство проблем с теплообменниками в банных печах возникает не из-за качества оборудования, а из-за ошибок при монтаже.

Разберём наиболее распространённые.

1. Перепутаны подающая и обратная трубы
   Одна из самых частых ошибок. Если горячая вода подключена к нижнему штуцеру бака, а холодная к верхнему, циркуляция не возникает или возникает обратная. Вода не нагревается, теплообменник перегревается. Правило простое: горячая вода идёт вверх (в верхний штуцер), холодная опускается вниз (из нижнего штуцера).
2. Слишком малый диаметр труб
   Трубы диаметром 1/2 дюйма дают высокое гидравлическое сопротивление и недостаточную скорость циркуляции. Для схем с естественной циркуляцией минимальный диаметр: 3/4 дюйма, рекомендуемый 1 дюйм.
3. Герметично закрытый бак без сброса давления
   При нагреве вода расширяется. В закрытом баке без расширительного бачка или предохранительного клапана давление резко возрастает. Это приводит к разрыву соединений или деформации бака. Любая система нагрева воды должна иметь возможность для компенсации теплового расширения.
4. Слишком большой объём бака для данной мощности печи
   Если бак рассчитан на 200 л, а печь обеспечивает мощность 10 кВт в тепловом контуре, вода будет нагреваться несколько часов и никогда не достигнет комфортной температуры. Объём бака нужно подбирать в соответствии с мощностью теплообменника.
5. Теплообменник на слишком удалённом участке дымохода
   Чем дальше от печи, тем ниже температура дымовых газов. Теплообменник, установленный на высоте более 2–3 м от печи, будет работать неэффективно. Оптимальное место: первые 1–2 м дымохода.

Выбор схемы подключения зависит от планировки бани, расположения бака и требований к производительности. Схема с естественной циркуляцией проста, надёжна и не требует обслуживания. Теплообменник на дымоход утилизирует тепло, которое иначе было бы потрачено впустую. При соблюдении правил монтажа, правильном подборе диаметров труб и объёма бака система работает стабильно и без вмешательства.

Компания «Техно Лит» выпускает теплообменники двух видов: натрубный и приставной, совместимые с чугунными дровяными печами всех линеек. Для установки на дымоход используются чугунные гильзы-рекуператоры с кольцевыми рёбрами, обеспечивающие максимальную площадь теплопередачи. Все элементы производятся из жаростойкого чугуна по стандартам полного производственного цикла.

Горячая вода в бане нужна всегда: для помывки, запаривания веников, ополаскивания после парной. Традиционный способ решения этой задачи: бак, встроенный в печь или подвешенный над ней. Но у такого решения есть очевидный недостаток: бак занимает место в парной, нагревает воздух и мешает создать нужный микроклимат.

Теплообменник для банной печи решает задачу иначе: нагрев воды происходит за счёт тепла от дровяной чугунной печи, а сам бак с горячей водой выносится в предбанник или моечную. Парная остаётся чистой, удобной и с управляемым микроклиматом. Разбираем принцип работы, виды теплообменников и оптимальные схемы подключения.
